Chuckar hjärtat i effektiv och säker fastspänning
En chuck är mer än bara ett greppverktyg i en maskin. Den fungerar som en länk mellan arbetsstycket och maskinens kraft, och avgör i hög grad både precision, produktivitet och säkerhet. I modern bearbetning, från CNC-svarvar till fleroperationsmaskiner, har kravbilden ökat. Tillförlitlig fastspänning, snabba omställningar och hög repeterbarhet är idag en självklar förutsättning för lönsam produktion. Genom att förstå hur Chuckar fungerar, vilka typer som finns och vad som påverkar valet, kan företag göra smartare investeringar och minska stilleståndstiden.
Vad är en chuck och varför spelar den så stor roll?

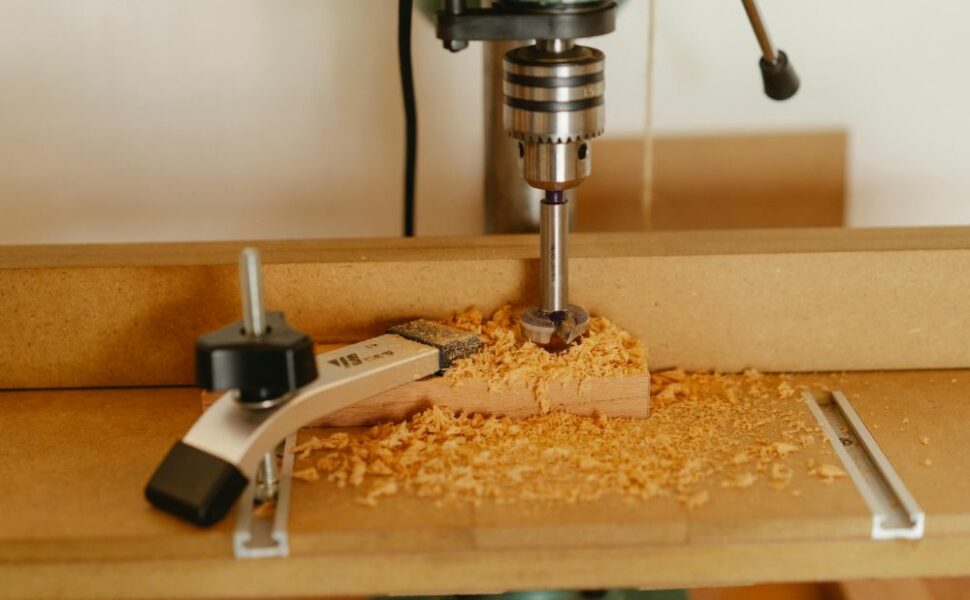

En chuck är en mekanisk anordning som håller fast ett arbetsstycke eller ett verktyg i en maskin. Den används främst i roterande applikationer, till exempel i svarvar, fräsar, slipmaskiner eller borrmaskiner. De vanligaste chuckarna har tre eller fyra backar som dras ihop eller isär för att spänna fast delen.
I praktiken kan en chuck beskrivas som hjärtat i maskinens fastspänningssystem. Utan stabil och exakt fastspänning tappas precision, ytkvalitet och processäkerhet. Små avvikelser i greppkraft eller centrering kan leda till vibrationer, kassationer eller i värsta fall haverier.
En bra chuck kännetecknas ofta av:
– Hög och jämn spännkraft
– God repeterbarhet vid varje öppning och stängning
– Låg obalans för höga varvtal
– Robust konstruktion med lång livslängd
– Lätt service och enkla backbyten
För många verkstäder märks skillnaden först när en sliten eller felaktig chuck börjar orsaka problem. Maskinen är kanske fortfarande modern, men fastspänningen har blivit en flaskhals. Därför blir valet av chuck minst lika viktigt som valet av maskin.
Olika typer av chuckar och deras användningsområden
Det finns många typer av chuckar, anpassade för olika maskiner, material och produktionsupplägg. Några huvudkategorier återkommer i de flesta verkstäder.
Mekaniska självcentrerande chuckar används ofta i standardsvarvar. De har i regel tre backar som rör sig samtidigt och centrerar arbetsstycket automatiskt. De lämpar sig väl för rundmaterial och när krav på snabb uppspänning går före extrem precision. I enklare applikationer är det fortfarande en beprövad och kostnadseffektiv lösning.
Hydrauliska kraftchuckar är idag vanliga i CNC-svarvar och högt automatiserade miljöer. En extern hydraulcylinder driver chucken och skapar hög, kontrollerad spännkraft. Fördelarna är:
– Stabil fastspänning även vid tunga skärdata och höga varvtal
– Möjlighet till automatisering med stångmagasin och robotar
– Snabb öppning och stängning för korta cykeltider
Det finns också manuella chuckar som spänns med nyckel, ofta använda vid enstycks- eller prototyptillverkning. De ger flexibilitet och låg inköpskostnad men är långsammare och mer beroende av operatörens handlag.
Specialchuckar utvecklas för specifika uppgifter, till exempel:
– Membranchuckar för extrem rundgång och finbearbetning
– Pneumatiska chuckar i applikationer där hydraulik inte är lämplig
– Flerbackschuckar för tunna, känsliga detaljer med krav på jämn belastning
Rätt typ av chuck avgör om en applikation kan köras stabilt. Ett tunt rör med tunna väggar kräver till exempel en annan fastspänning än ett kompakt stålämne. Genom att anpassa chucktyp och backar till detaljens geometri går det att kombinera precision med korta cykeltider.
Viktiga faktorer vid val och optimering av chuck
När en verkstad väljer chuck handlar det sällan om en enskild parameter. I stället är det flera faktorer som samspelar, från maskintyp till material och serievolym. Några områden påverkar resultatet mer än andra.
Spännkraft och greppyta är centrala. För låg spännkraft kan ge vibrationer och kast, medan för hög spännkraft riskerar att deformera arbetsstycket, särskilt vid tunna väggar eller mjuka material. Genom att välja en chuck med rätt dimension och backtyp kan spännkraften fördelas över en större yta, så att delen hålls stabil utan att ta skada.
Noggrannhet och rundgång påverkar både måttoleranser och ytkvalitet. En kvalitetschuck med precisionsslipade komponenter och styvt hus ger ofta bättre resultat vid finbearbetning. I många fall kan en uppgradering från en äldre chuck till en modern, mer precis modell frigöra kapacitet i befintliga maskiner utan att investera i ny maskinpark.
Ergonomi och omställningstid spelar stor roll i produktion med många artikelbyten. Snabba backbyten, tydliga referenslägen och väl genomtänkt design minskar inställningstiden. För operatörerna innebär det också en säkrare vardag, med mindre tungt manuellt arbete och lägre risk för felspänning.
Underhåll och livslängd får ofta för lite uppmärksamhet. En chuck som smörjs regelbundet och kontrolleras systematiskt håller längre och behåller sin prestanda. Slitna backar, smuts i mekanismen eller läckage i hydrauliksystemet leder stegvis till försämrad rundgång och ojämn spännkraft. Här kan ett strukturerat underhållsprogram göra stor skillnad för både kvalitet och driftsäkerhet.
Till sist spelar samarbetet med leverantören en viktig roll. En erfaren chucktillverkare kan hjälpa till att analysera befintliga processer, föreslå rätt typ av chuck och backar, och ibland även ta fram kundanpassade lösningar. För företag som vill utveckla sin produktion, öka automatiseringsgraden eller gå mot obemannad körning på natten blir den kompetensen avgörande.
